Microwave PLL
Microwave PLL 제품 사진 1

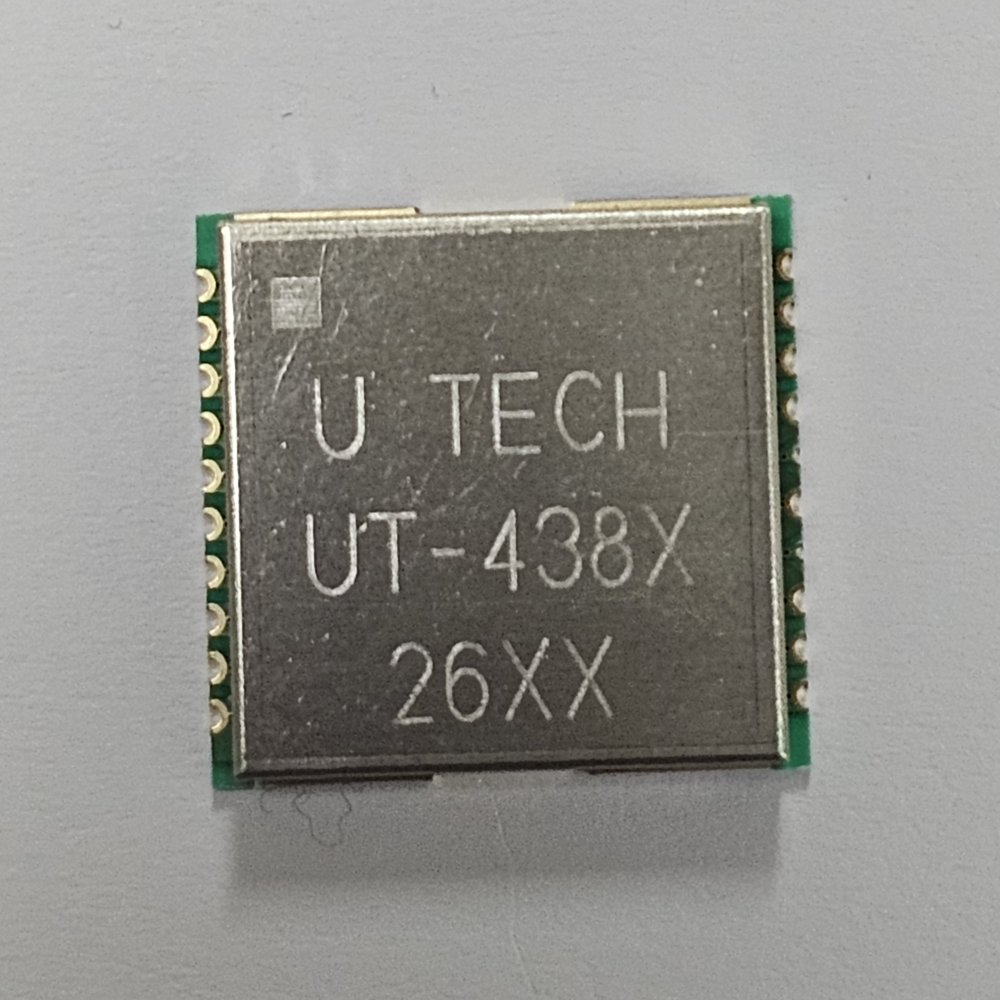

Microwave PLL 제품 사진 2
RF & Microwave

Microwave PLL

625MHz ~ 20GHz · 24 × 25 × 6.0 mm · 20 pin

Model Microwave PLL
Freq. Range 625MHz ~ 20GHz Band
Size 24 × 25 × 6.0 mm
Pin 20 pin
Control Pins SCLK / SDIO / CSB (LE)
RF Output RFout-01 / RFout-02
Lock Detect LD

제품 개요

Microwave PLL은 625MHz ~ 20GHz 대역을 위한 PLL Module(24 × 25 × 6.0 mm)입니다. 2개의 RF 출력(RFout-01, RFout-02)과 Lock Detect(LD) 핀을 갖춘 20 pin 구성이며, 요청에 따라 Custom Design이 가능합니다.

핀 구성 (Microwave PLL, 20 pin)

NoFunctionNoFunction
1SCLK11Vcc
2SDIO12GND
3CSB (LE)13GND
4GND14RFout-02
5REF_in15GND
6GND16RFout-01
7Vcc17GND
8Vcc18GND
9GND19NC / GND
10GND20LD

측정 데이터

출력 주파수 17.688 GHz 측정 화면입니다 (Agilent 스펙트럼 애널라이저).

Span 100 MHz 측정 화면
Span 100 MHz

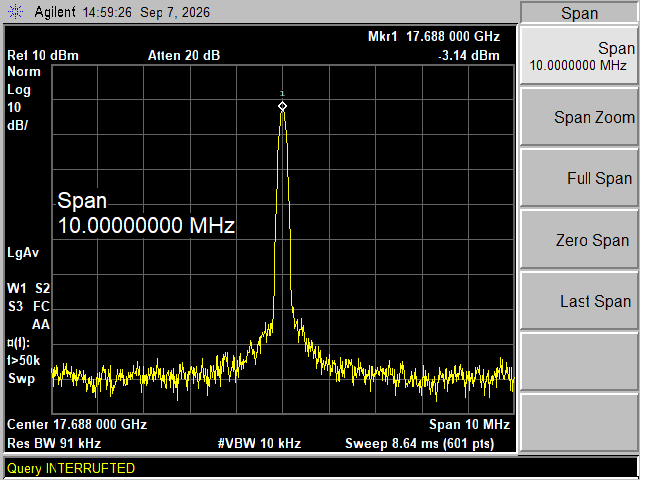

Span 10 MHz 측정 화면
Span 10 MHz

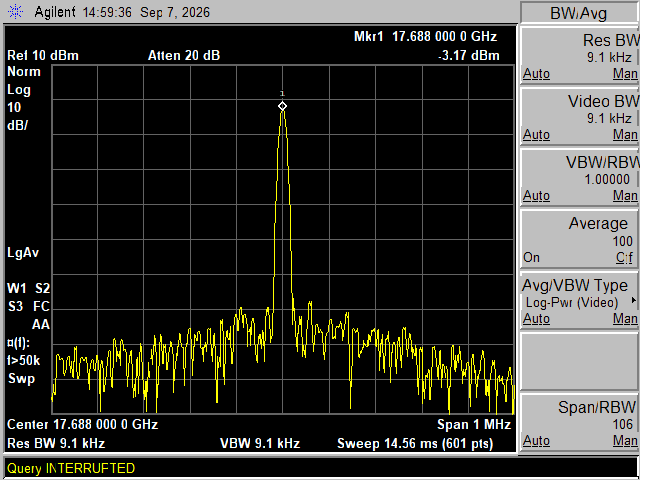

Span 1 MHz 측정 화면
Span 1 MHz

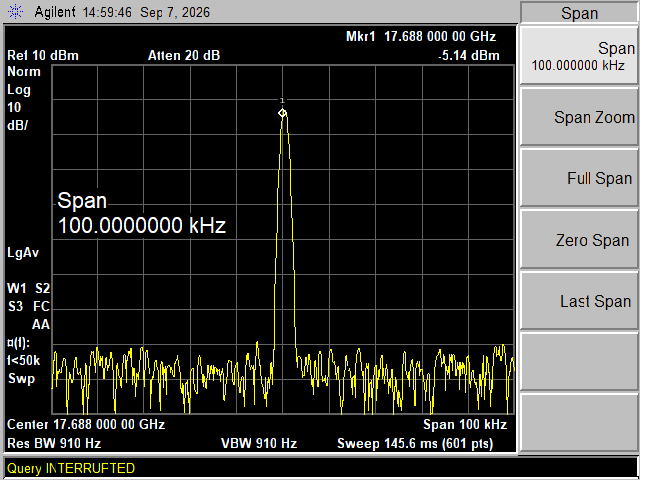

Span 100 kHz 측정 화면
Span 100 kHz

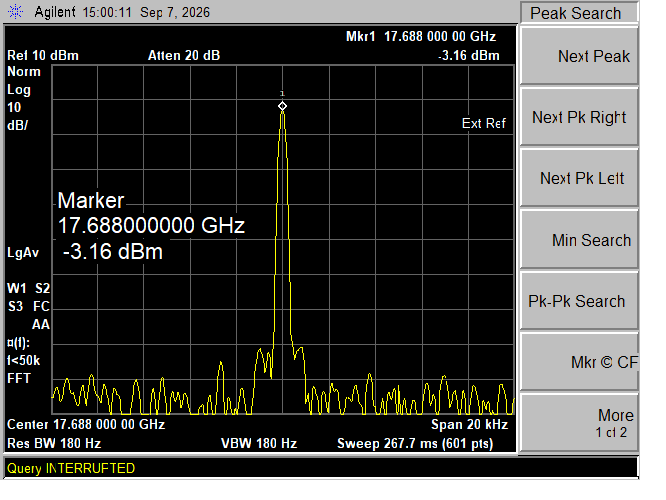

Span 20 kHz 측정 화면
Span 20 kHz

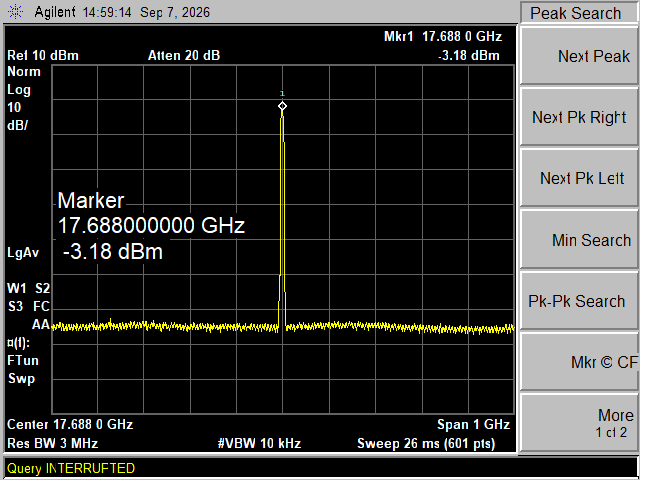

Span 1 GHz 측정 화면
Span 1 GHz

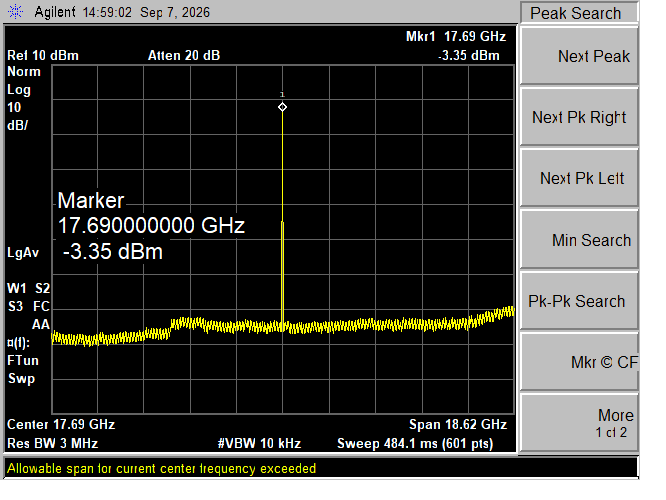

Span 18.62 GHz (Wide) 측정 화면
Span 18.62 GHz (Wide)

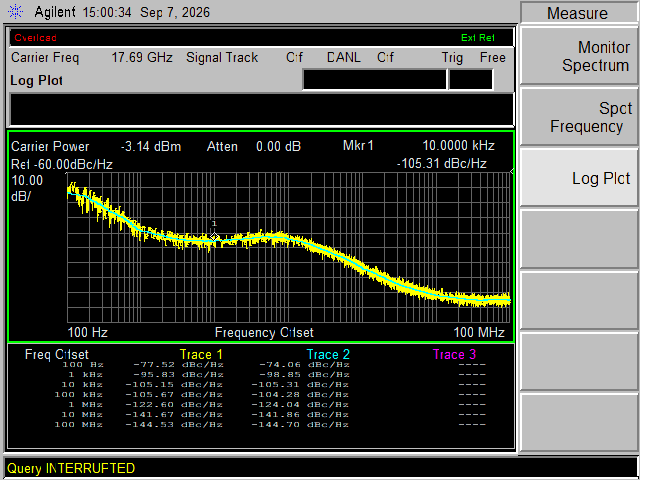

Phase Noise (Carrier 17.69 GHz) 측정 화면
Phase Noise (Carrier 17.69 GHz)

크기 비교

PLL Module 크기 비교
PLL Module 크기 비교 (왼쪽부터 Microwave PLL, A Type, B Type, C Type)
