PLL Module C Type
PLL Module · 12.7 × 12.7 × 3.0 mm · 12 pin
| Model | C Type PLL |
|---|---|
| Freq. Range | 30MHz ~ 20GHz [Custom Design] (PLL Module 시리즈 기준) |
| Size | 12.7 × 12.7 × 3.0 mm |
| Type | Type 1 ~ 4 (PLL + VCO에 ROM / TCXO 조합, 하단 Type 구성 참조) [Custom Design Upon Request] |
| PLL IC | ADF4113 / ADF4106 / ADF4153 [Other PLL ICs Available] |
| Pin | 12 pin |
제품 개요
C Type PLL은 PLL과 VCO를 하나의 모듈로 구성한 PLL Module(12.7 × 12.7 × 3.0 mm)입니다. 용도에 따라 ROM 또는 TCXO를 포함한 Type을 선택할 수 있으며, 요청에 따라 Custom Design이 가능합니다.
PLL IC는 ADF4113 / ADF4106 / ADF4153을 사용하며, 그 외의 PLL IC도 적용할 수 있습니다.
Type 구성
| Type | 구성 |
|---|---|
| 1 | PLL + VCO |
| 2 | PLL + VCO + ROM |
| 3 | PLL + VCO + TCXO |
| 4 | PLL + VCO + ROM + TCXO |
Custom Design은 요청에 따라 협의합니다.
핀 구성 (C Type PLL, 12 pin)
| No | Function | No | Function |
|---|---|---|---|
| 1 | Clock | 7 | Vcc |
| 2 | Data | 8 | GND |
| 3 | Enable | 9 | RF OUT |
| 4 | Ref. In | 10 | GND |
| 5 | GND | 11 | Vcc |
| 6 | GND | 12 | LOCK DETECT |

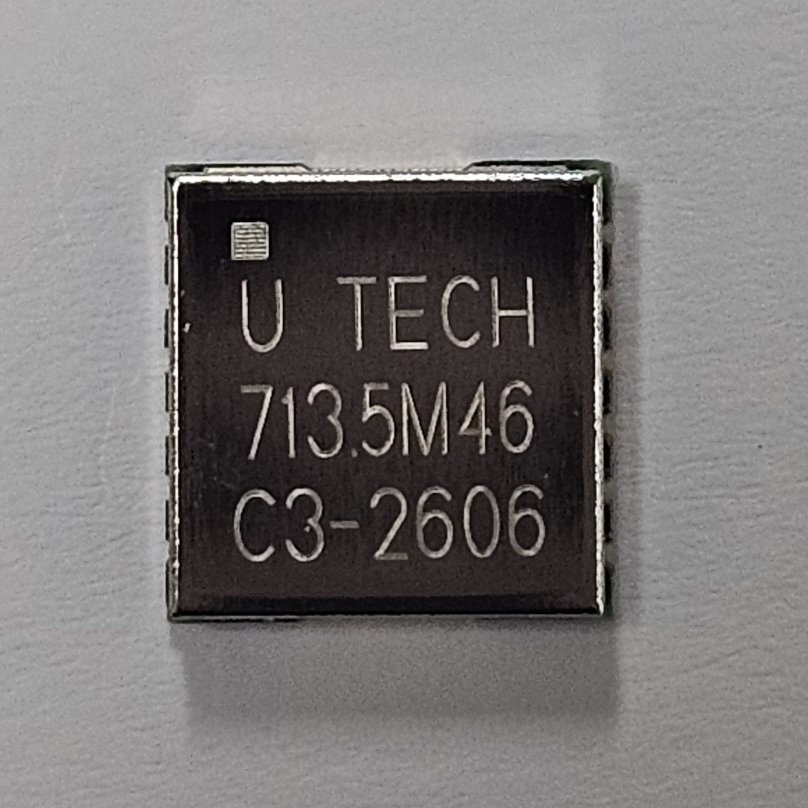

크기 비교
